中高速纸机旋转接头

中高速纸机旋转接头

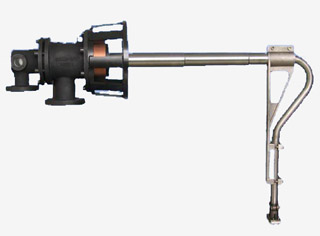

此高速旋转接头，是一种内管固定的高速旋转接头，它采用环形支架作为外支撑，支撑刚度好，高速运转平稳。P型旋转接头内部采用石墨环密封，结构简单，密封可靠。P型旋转接头和管路连接推荐使用金属软管连接。

P型旋转接头多用于高速纸机上，其蒸汽冷凝水虹吸系统设计多采用并行虹吸系统，其系统配置为P型旋转接头、环形支架、CSS型悬臂固定式虹吸器、轴径法兰。

高速旋转接头规格

1. P型旋转接头是一种双向流通、内管固定式旋转接头。

2. P型旋转接头常用规格如下：9550（2″），9600（2-1/2″），9700（3″），9750（3-1/2″），9800（4″）。

3. P型双向流通、内管固定式高速旋转接头规格型号如下：9550PTS（2″），9600PTS（2-1/2″），9700PTS（3″），9750PTS（3-1/2″），9800PTS（4″）。其中，9600PTS（2-1/2″）中，9600是指旋转接头外管的公称流通直径为65mm（2-1/2″）。
