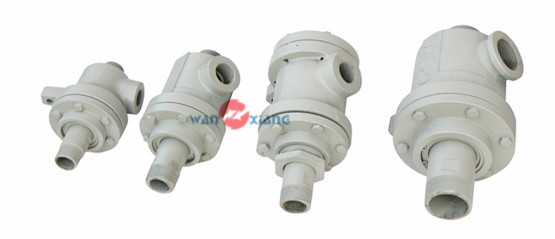

使用条件
适用介质:水、导热油、饱和蒸气、过热蒸气等。
最高压力:1.8MPa
最高温度:350℃
最高转速:280rpm
结构特点
此结构是对Q型旋转接头的重大改进,采用无油轴承双支撑 ,使其有了更好的旋转精度和稳定性,旋转速度提高近两倍,更具长的使用寿命,弹簧的相对静止,不受扭转应力的影响,对密封面的补偿更稳定,针对高温热油介质,其材质显得更为重要,我们对其零部件作了相适应的选材,使其在高温条件下的运转有了更加可靠的保证。

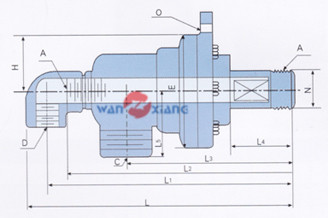

规格 | A | B | C | D | L | L1 | L2 | L3 | L4 | H | F1 | 0 | E | N | ||
25 | 1 | R1 | G3/8 | 16 | Rc3/4 | Rc1/2 | 222 | 207 | 190 | 145 | 50 | 59 | 50 | 10 | 100 | 25 |
32 | 1-1/4 | R1-1/4 | G1/2 | 19 | Rc1 | Rc1/2 | 273 | 258 | 230 | 128 | 58 | 69 | 65 | 12 | 124 | 30 |
40 | 1-1/2 | R1-1/2 | G3/4 | 25 | Rc1-1/4 | Rc3/4 | 287 | 270 | 253 | 194 | 66 | 79 | 69 | 12 | 137 | 38 |
50 | 2 | R1 | G1 | 31 | Rc1-1/2 | Rc1 | 318 | 296 | 271 | 205 | 69 | 90 | 75 | 14 | 157 | 48 |
