QS-XF(65-100)型旋转接头
QS-XF型旋转接头(65-100)注解:
最高转速:≤100RPM
最高温度:≤220℃
最高压力:≤1.8MPa
适用介质:饱和蒸汽、过热蒸汽、过热水
结构特点:
Q型旋转接头QS-XF(65-100)采用了波纹补偿器和浮动密封环作动密封的主要形式,其密封可自由得到调节与补偿,使密封更可靠、稳定,其密封装置采用外装式结构,使端面比压呈下降趋势,有效地降低了磨损。壳体上设有观察孔,通过观察孔随时观察到密封环的磨损及密封情况。

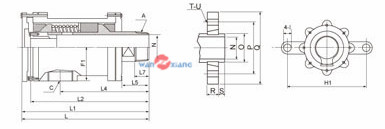

QS-XF型旋转接头 双向流通内管旋转式——半分环法兰连接:

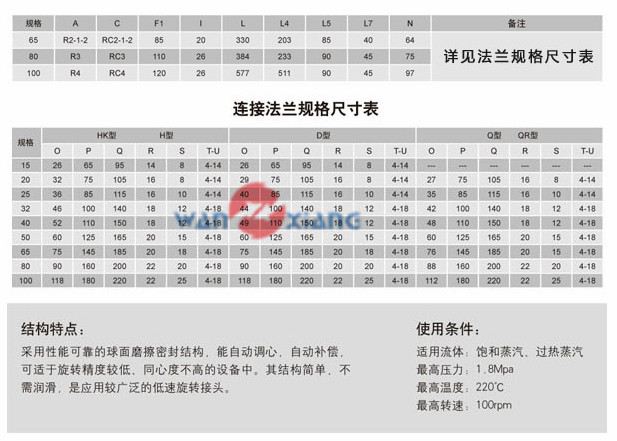

规格 | 型号 | B | C | D | E | F1 | F2 | H1 | H2 | I | K | L | L1 | L2 | L4 | L5 | N | O | P | Q | R | S | T | U |
65 | QS-XF65-32 | 40 | Rc2 | Rc1-1/4 | 190 | 85 | 62 | 220 | 270 | 20 | 40 | 412 | 386 | 364 | 205 | 90 | 64 | 75 | 145 | 185 | 20 | 18 | 4 | 18 |
80 | QS-XF80-40 | 46 | Rc2-1/2 | Rc1-1/2 | 230 | 110 | 72 | 300 | 355 | 26 | 40 | 488 | 453 | 423 | 232 | 97 | 75 | 90 | 160 | 200 | 20 | 20 | 8 | 18 |
100 | QS-XF100-65 | 73 | Rc2-1/2 | Rc2-1/2 | 261 | 120 | 90 | 300 | 354 | 26 | 30 | 512 | 469 | 431 | 267 | 90 | 98 | 112 | 180 | 220 | 22 | 22 | 8 | 18 |
