QSG旋转接头，QSGF旋转接头
Q型旋转接头：QS-XF（20-50）注解：
适用转速：100RPM
适用温度：220℃
适用压力：1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水。
QS-XF（20-50）型旋转接头结构特点：
Q型旋转接头QD（20-50）维护简单，无需特别保养，是实际应用最广的产品之一，具有耐高温，密封可靠，无需润滑，结构简单等特点，密封结构使用的是球面密封，广泛应用于一些同轴度不高，转速较低的设备，本产品可以自动补偿、自动调心。
QSG旋转接头，QSGF旋转接头。QSG旋转接头和QSGF旋转接头两种产品均由滕州万向旋转接头有限公司生产制造，欢迎 全国客商采购合作。

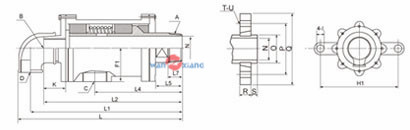

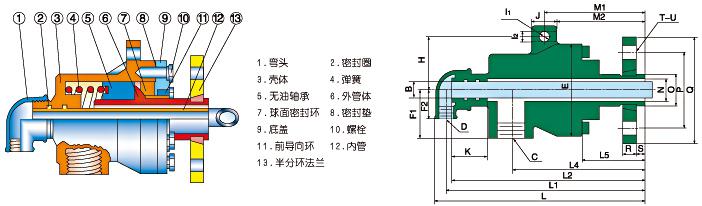

QS-XF型旋转接头 双向流通内管旋转式——半分环法兰连接
规格 | 型号 | B | C | D | E | F1 | F2 | H | I1 | I2 | J | K | L | L1 | L2 | L4 | L5 |
| M1 | M2 | N |
20 | QS-XF20-8 | 12 | Rc3/4 | Rc1/2 | 96 | 48 | 30 | 48 | 12 | 12 | 25 | 35 | 210 | 195 | 171 | 133 | 55 |
| 104 | - | 18 |
25 | QS-XF25-10 | 16 | Rc3/4 | Rc1/2 | 75 | 40 | 40 | 55 | 12 | 12 | 26 | 35 | 240 | 225 | 215 | 165 | 47 |
| - | 95 | 25 |
32 | QS-XF32-15 | 20 | Rc1 | Rc1/2 | 120 | 63 | 38 | 70 | 14 | 14 | 26 | 47 | 254 | 239 | 223 | 156 | 32 |
| - | 98 | 30 |
40 | QS-XF40-20 | 25 | Rc1-1/4 | Rc3/4 | 130 | 70 | 43 | 78 | 16 | 16 | 32 | 45 | 291 | 273 | 254 | 187 | 69 |
| - | 125 | 38 |
50 | QS-XF50-25 | 31 | Rc1-1/2 | Rc1 | 160 | 80 | 51 | 80 | 18 | 18 | 35 | 36 | 315 | 295 | 274 | 199 | 70 |
| 138 | - | 48 |
