QSX旋转接头,QSXF旋转接头
QS-X(65-100)旋转接头
Q型旋转接头规格型号:QS-X(65-100)适用条件:
适用转速:≤100RPM
适用温度:≤220℃
适用压力:≤1.8MPa
适用介质:饱和蒸汽、过热蒸汽、过热水。
结构特点:
Q型旋转接头QS-X(65-100)工作时壳体相对静止,空心轴承与配套设备同步工作。球体、密封环和空心轴共同组成了摩擦副,其中球面密封环采用的是M106石墨浸渍树脂,很好的填补了石墨材料的空隙,填补率高达80%左右。此摩擦副在外管面与底盖组成的空间内滑动的范围比较大,所以对安装时的精度要求不高。另外密封环磨损后,可以随时更换,更换后即可继续工作。
QS-X型旋转接头 双向流通内管旋转式——螺纹连接

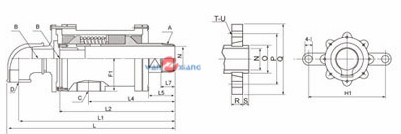

QSX旋转接头,QSXF旋转接头图片和结构图片如下:

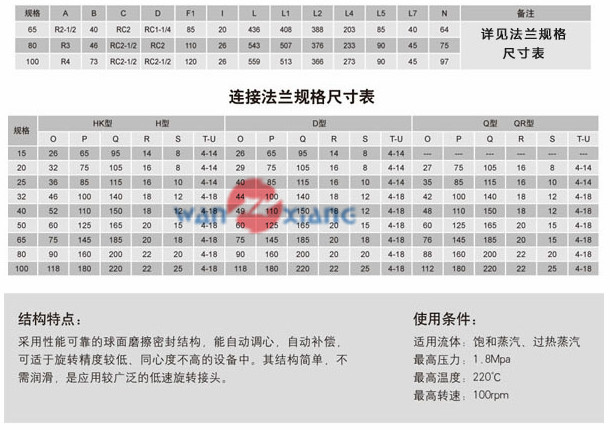

规格 | 型号 | A | B | C | D | E | F1 | F2 | H1 | H2 | I | K | L | L1 | L2 | L4 | L5 | N |
65 | QS-X65-32 | R2-1/2 | 40 | Rc2 | Rc1-1/4 | 190 | 85 | 62 | 220 | 272700 | 20 | 55 | 454 | 426 | 313 | 198 | 80 | 64 |
80 | QS-X80-40 | R3 | 46 | Rc2-1/2 | Rc2 | 230 | 110 | 72 | 300 | 3355 | 26 | 64 | 543 | 507 | 376 | 233 | 90 | 75 |
100 | QS-X100-65 | R4 | 73 | Rc2-1/2 | Rc2-1/2 | 261 | 130 | 90 | 300 | 354354 | 26 | 56 | 559 | 513 | 366 | 273 | 90 |
详情采购接头时联系滕州万向旋转接头张经理。
